Замена картриджа FINE

Если в процессе печати заканчиваются чернила или появляются другие ошибки, на ЖК-дисплее отображается код ошибки для информирования об ошибке. В этом состоянии принтер не сможет выполнять печать или сканирование. Посмотрите код ошибки и выполните соответствующие действия.

В случае возникновения ошибки

При использовании принтера наружные поверхности отверстия для выхода бумаги могут быть загрязнены чернилами.

Перед заменой картриджа FINE очистите наружную поверхность отверстия для выхода бумаги.

Процедура замены

Для замены картриджа FINE выполните следующие действия.

Посмотреть видео

Внимание!

Не прикасайтесь к электрическим контактам (A) и соплам печатающей головки (B) картриджа FINE. При прикосновении к ним принтер может выполнять печать неправильно.
После извлечения картриджа FINE следует немедленно его заменить. Не оставляйте принтер без картриджа FINE.
Используйте новый картридж FINE для замены. Установка бывшего в использовании картриджа FINE может вызвать засорение сопел.

Кроме того, с таким картриджем FINE принтер не сможет предоставить правильную информацию при необходимости замены картриджа FINE.

Примечание.

Если при использовании системы Windows в картридже FINE закончатся чернила, печать можно выполнить с помощью либо цветного, либо черного картриджа FINE (в зависимости от наличия чернил), но только непродолжительное время.

Сведения по настройке данного параметра см. ниже.
- Выбор используемых чернил
Цветные чернила могут расходоваться даже при печати черно-белого документа или при выборе черно-белой печати.

И цветные, и черные чернила расходуются также при стандартной и глубокой очистке печатающей головки, выполнение которой может быть необходимо для обеспечения работы принтера. Если в картридже закончились чернила, немедленно замените картридж FINE на новый.
- Советы по чернилам

Убедитесь, что принтер включен.
Сложите лоток приема бумаги и дополнительный лоток приема бумаги.

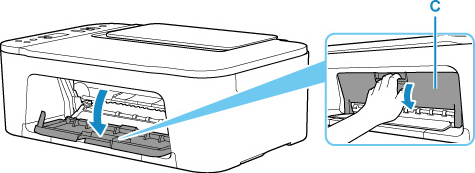

Откройте крышку (C).

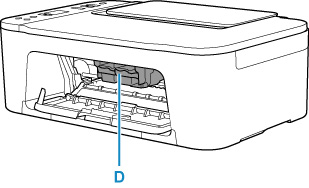

Держатель картриджа FINE (D) перемещается в положение для замены.

Осторожно!
- Не пытайтесь остановить или передвинуть держатель картриджа FINE вручную. Не прикасайтесь к держателю картриджа FINE до его полной остановки.
Внимание!
- Не прикасайтесь к металлическим или другим частям внутри принтера.
Извлеките пустой картридж FINE.
1. Нажмите фиксирующий рычаг чернильного картриджа (E) пустого картриджа FINE до щелчка.
2. Извлеките картридж FINE (F).
Приготовьте новый картридж FINE.
1. Извлеките новый картридж FINE из упаковки и осторожно удалите защитную ленту (G).
Внимание!
- Не прикасайтесь к электрическим контактам или соплам печатающей головки картриджа FINE. При прикосновении к ним принтер может выполнять печать неправильно.
Установите картридж FINE.
1. Установите новый картридж FINE непосредственно в держатель картриджа FINE до упора, пока он не коснется задней стороны.

  Цветной картридж FINE следует устанавливать в левое гнездо, а черный картридж FINE — в правое.

  Внимание!
  - Осторожно установите картридж FINE, чтобы он не задел электрические контакты на держателе картриджа FINE.
2. Нажмите на фиксирующий рычаг чернильного картриджа до упора (должен прозвучать щелчок).

  Картридж FINE будет заблокирован
Внимание!
- Проверьте, правильно ли установлен картридж FINE.

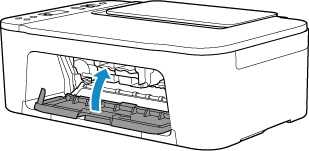

Закройте крышку.

Примечание.
- Если после закрытия крышки на ЖК-дисплее отображается код ошибки, выполните соответствующее действие.
  - В случае возникновения ошибки
Регулировка положения печатающих головок.

После замены картриджа FINE выполните выравнивание печатающей головки.
